- 所属分类：型钢/钢结构抛丸机
- 产品描述：钢结构抛丸机工作原理： 钢结构抛丸机是将工件吊放在输送辊道上，辊道输送系统将工件向前输送，当工件进入清理室时，抛丸器开始顺序工作。经过抛丸处理后，钢材表面的氧化皮、污物及其它附着物被清理干净，
-
盐城市大丰区龙汉铸造机械有限公司
总经理：束方兵
售前咨询：137-7024-2250
售后服务：137-7024-7708
浙江嘉兴办事处：159-6737-0916
邮 箱：592321659@qq.com
地 址：盐城市大丰区西团镇大龙工业园
产品详情
H型钢抛丸效果对比图：
技术参数：
设备型号：LHQ1220辊道通过式抛丸机★主要技术参数：
1、进料口尺寸：宽×高=1200×2000mm
2、清理等级
国家标准：GB8923-88 A-B Sa2- Sa 2.5
3、工作速度
0.5-4m/min（变频调速）
4、抛丸器
型 号 Q034
数 量 8台
功 率 11kw×8=88kw
最大抛丸量 250kg/min×8=2000kg/min
5、除尘系统
型 号 LT-24
处理风量 9840m3/h
风机型号 4-72No.5.5A
功 率 15kw
滤筒数量 24只
6、纵向螺旋输送器
数 量 1台
输 送 量 120t/h
功 率 5.5kw
7、上横向螺旋输送器
数 量 1台
输 送 量 120t/h
功 率 4kw
8、提升机
数 量 1台
输 送 量 120t/h
功 率 7.5kw
9、进、出料辊道输送机
数 量 1台
辊 距 1000mm
长 度 12000mm×2
辊道有效工作宽度 1200mm
摆线减速机功率 4kw
10、抛丸室输送辊道
辊 距 1100mm
辊道有效工作宽度 1200mm
11、丸料（需方自备）
直 径 φ1.0-φ2.0mm
首次加入量 约6吨
12、总功率 124kw左右
简介：钢结构抛丸机主要用于钢板、金属结构件、机床床身、钢（铸铁）制品、网架、工程机械与桥梁制造业，产品可以对原始状态的钢材表面施以强力抛丸，除掉其上的锈层、氧化皮，使之获得均匀一致的金属光泽，以提高钢材的涂饰质量与防腐效果。
钢结构抛丸机设备构成：
1.清理室
清理室为大容腔板式箱形组焊结构，室体内壁衬有Mn13耐磨防护板，清理作业在密封的容腔内进行。
2.输送辊道
分为室内输送辊道和装卸料段输送辊道。
室内辊道外套高铬耐磨护套及限位环，高铬耐磨护套用于保护辊道，承受弹丸打击，限位环可使工件按预定的位置运行，防止跑偏，造成事故。
3.提升机
主要由上、下部传动、筒体、皮带、料斗等组成。
提升机上下同径带轮采用筋板、轮板与轮毂组焊成多边形结构，以增强磨擦力，避免打滑现象，延长了皮带使用寿命。提升机罩壳折弯成形，打开提升机中壳上的盖板可维修更换料斗和搭接皮带。打开提升机下壳上的盖板可排除底部弹丸的阻塞。
调整提升机上壳两侧螺栓带动拉板上下移动便可保持提升皮带的松紧度。
上下带轮采用带方座外球面球轴承，受到振动冲击时可自动调整，密封性好。
4.分离器
螺旋输送器主要由减速电机、螺旋轴、螺旋体壳组成。
采用带方座外球面球轴承，该轴承受到振动冲击时能自动调整，密封性好。
5.输丸管道
本输丸管道具有双重控丸功能，每一闸管上方均设一闸板，分别切断来自分离器的弹丸，便于维修各自的抛丸器；闸板开启大小，可以调节弹丸流量，也可根据清理工件的规格任意组合，开启与关闭闸门数量，以节约能源，减少对机器的磨损，并保证满足生产需要。
6.抛丸器
采用单圆盘抛丸器，成为当今国内高水平抛丸器。它主要由转动机构、叶轮、罩壳、定向套、分丸轮、护板等组成，其中叶轮采用Cr40材质 由锻造而成，叶片、定向套、分丸轮及护板均采用高铬.
7.吹扫装置
本装置采用高压风机，并在室体内辅室部分设有不同角度的多组弹性吹嘴，对工件表面余留的弹丸进行吹扫清理。
8.进出口密封
工件进出口密封装置，均采用橡胶弹簧钢板制成，为防止在抛丸时，弹丸飞溅出清理室外，在工件进出口处各设多道加强密封，其特点为弹性强、寿命长、密封效果俱佳。
9.除尘系统
布袋式除尘器
主要由袋式除尘器和风机、除尘管道等一起组成除尘系统。除尘效率可达99.5%。
10.电气控制
电气控制系统采用常规控制实现对全机的控制，采用国内外生产的优质电器元件，具有可靠性高及维修方便等优点，主电路由小型断路器和热继电器实现对各电机的短路、缺相、过载保护。并设有多处急停开关，方便紧急关机，防止事故扩大。在清理室及清扫室的各个检修门上设有安全保护开关，当任何一个检修门打开后，抛丸器不能启动。

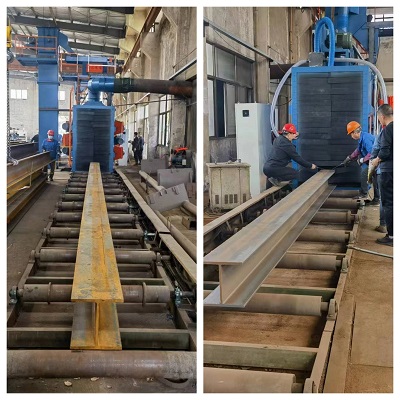

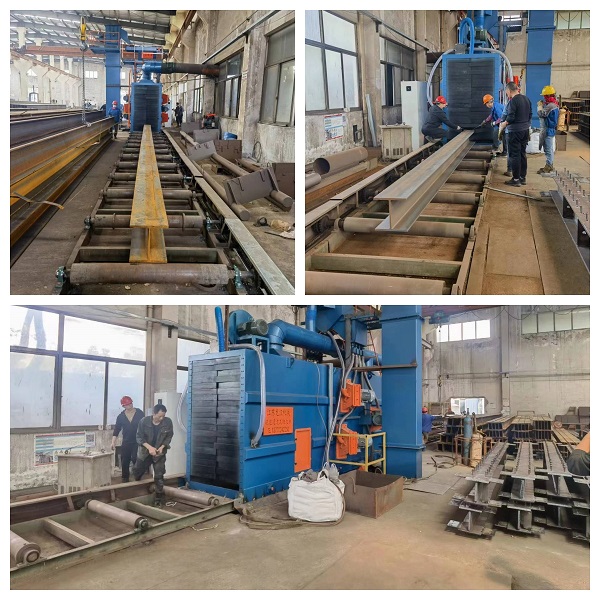

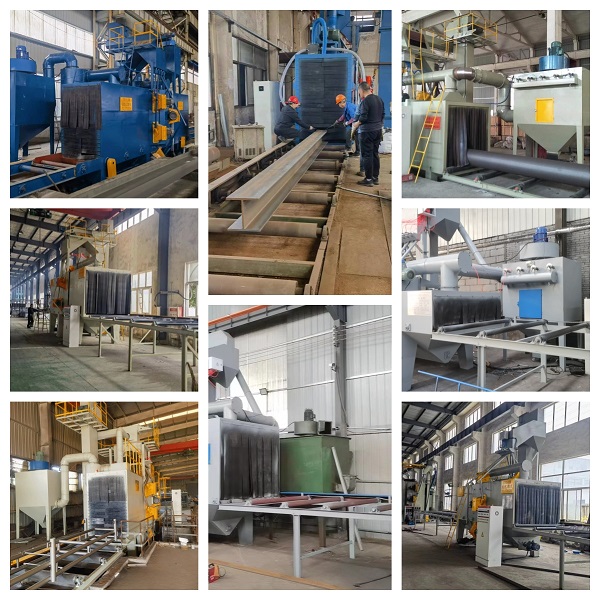

【龙汉钢结构抛丸机现场安装】：
