南通钢结构客户现场视频！咨询电话：137-7024-2250 束经理

【现场交付图集】：

基本参数：

★主要技术参数：

1、进料口尺寸：宽×高=1200×2000mm

   工件最大尺寸：宽×高=1000×1800mm

2、清理等级

 国家标准：GB8923-88  A-B         Sa2- Sa 2.5

3、工作速度

0.5-4m/min（变频调速）

4、抛丸器

型      号             Q034

数      量             8台

功      率         11kw×8=88kw

最大抛丸量         250kg/min×8=2500kg/min

5、除尘系统

型    号             LT-24

处理风量           15820m3/h

风机型号           4-72No5.5A

功    率            15kw

滤筒数量             24只

6、纵向螺旋输送器

数    量             1台

输 送 量             120t/h

功    率             5.5kw

7、上横向螺旋输送器

数    量             1台

输 送 量             120t/h

功    率             4kw

8、提升机

数    量             1台

输 送 量             120t/h

功    率             7.5kw

9、输送料辊道输送机

数    量             1台

辊    距             1000mm

长    度             12000mm×2

辊道有效工作宽度     1600mm

摆线减速机功率       4kw

10、丸料

直      径       φ1.0-φ2.0mm

首次加入量          约4吨

11、总功率             124kw左右

辊道式抛丸清理机是将工件吊挂在输送辊道上，辊道输送系统将工件向前输送，当工件进入清理室时，抛丸器开始顺序工作。经过抛丸处理后，钢材表面的氧化皮、污物及其它附着物被清理干净，处理过的表面可达Sa2-2.5级。抛丸机的工作方式是连续循环进行的。

抛丸器抛出的丸粒经过循环处理系统收集、处理，继续供抛丸器使用。循环系统的工作方式为：散落的弹丸经过下部纵向螺旋输送机和斜坡输送至斗式提升机，斗式提升机将丸料及杂物提升至清理室上部，由上横向螺旋输送器输送给高效BE分离器，经过BE分离器处理后，灰尘和杂物与好的丸料分离，好的丸料进入储料斗储存，待供抛丸器使用。

为了处理抛丸除锈时产生的大量粉尘，该机配有高效新型的LT脉冲反吹清理滤筒式除尘器二台，该除尘器体积小、除尘效率高、安装维修方便，经其净化后的空气大大低于同行业烟尘排放标准。

★主要性能特点：

1、辊道变频调速：变频 ；

2、辊道输送机构可正反运行；

3、配有10台Q034高效抛丸器，抛丸量大，效率高；

4、除尘系统配有新型高效LT滤筒式除尘器二台，除尘效率高、安装维修方便；

5、抛丸室体采用型钢、板材铆焊结构，结构合理、强度高、刚性好；

6、室体内装有轧制MN13耐磨护板，耐磨、耐冲击、使用寿命长；

7、清理室门洞采用耐磨橡胶防护门帘，防止弹丸飞出；

8、设备采用手动控制；

9、设备设有安全防护装置，确保安全有效工作。

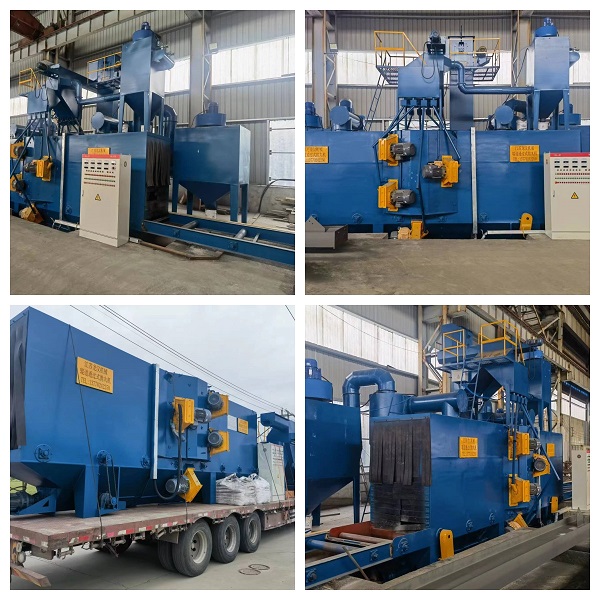

【龙汉钢结构抛丸机现场安装】：
